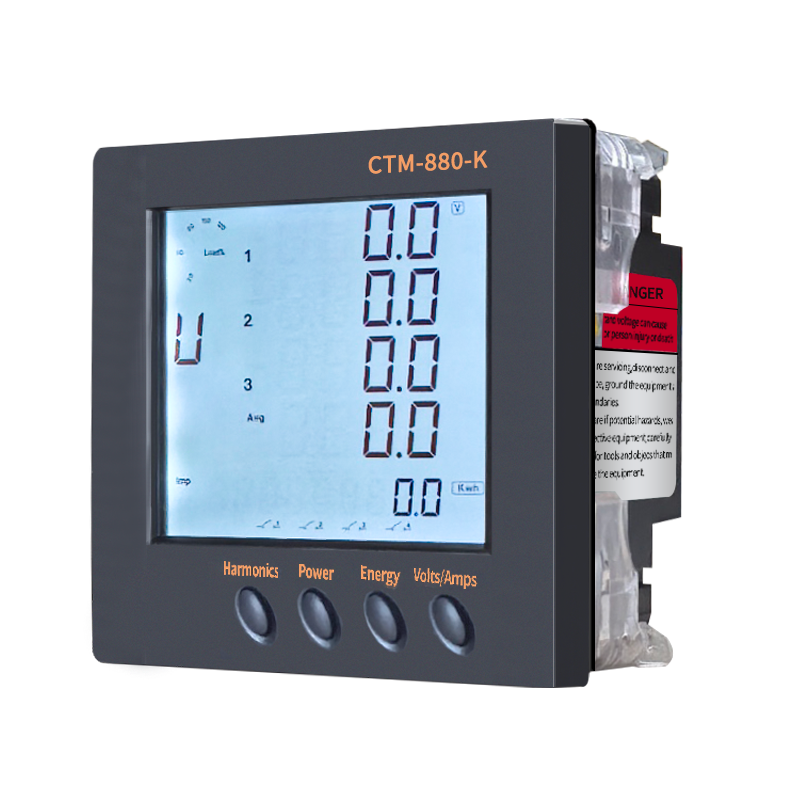

CTM-880-K三相多功能仪表

产品简介

CTM-880-K三相多功能表

产品简介：

CTM-880-K三相多功能表用于配电系统的连续监视与控制。可测量各种常用电力参数、电度、需量，进行电能品质分析、实时电度定时抄表、分时段电度、电压合格率及定时抄表、统计与记录、SOE记录、序分量分析、相角测量、越限报警、故障波形记录、趋势记录等，可进行远端控制、最大值和最小值统计。两个DO输出可用于越限报警和电度脉冲输出，报警的门限值可程控设置。所有的数据都可以通过RS485通讯口用Modbus®-RTU协议读出，四路开关量输入DI可用于监视开关的状态。

CTM-880-K多功能仪表的应用领域非常广泛，特别是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。

如：能源管理系统，工业自动化， 小区电力监控，变电站自动化，配电网自动化，智能建筑，智能型配电盘、开关柜



产品特点：

测量功能

电 压：V1、V2、V3、Vlnavg、V12、V23、V31、Vl avg

电 流：I 1、I 2、I 3、I n、Iavg

有功功率：P1、P2、P3、Psum

无功功率：Q1、Q2、Q3、Qsum

视在功率：S1、S2、S3、S sum

频 率：F

功率因数：PF1、PF2、PF3、PF

有功电度：Ep_imp，Ep_exp，Ep_total，Ep_net

无功电度：Eq_imp，Eq_exp，Eq_total，Eq_net

需 量：Dmd_P，Dmd_Q，Dmd_S



遥控功能

两路继电器输出用于控制电力开关



    监视功能

电压谐波含量：2th~31th谐波和总谐波含量

电流谐波含量：2th~31th谐波和总谐波含量

电压峰值系数

电话干扰系数（THF F）

电流K系数

电压不平衡系数 U_unbl

电流不平衡系数 I_unbl

最大值最小值统计并带有时间标签

开关状态



   脉冲输出

两个 DO输出可以设定为与 kWh、kvarh或kVAh成比例的脉冲输出。脉冲宽度和脉冲率可以设定。



  报警功能

可从34个参数中选择最多9个报警参数。9个参数的门限和总的时限都可以设定。当选定的参数超过门限并且持续时间超过设定值时，触发事件记录并触发设定的DO  报警输出。可选的34  个参数为F，V1，V2,V3，Vlnavg，V12，V23，V31，Vllavg，I1，I2，I3,Iavg，In，P1，P2，P3，Psum，Q1，Q2，Q3，Qsum，S1，S2，S3，Ssum,PF1，PF2，PF3，PF，U_unbl，I_unbl，Dmd_P，Dmd_Q，Dmd_S



通讯功能

RS485通讯接口

工业标准Modbus通讯协议



测量精度及范围

参数	精确度	分辨率	范围
电   压	0.2%	0.1V	20V to 500kV
电    流	0.2%	0.001A	0~9999 A
有功功率	0.5%	1W	-9999~9999MW
无功功率	0.5%	1var	-9999~9999Mvar
视在功率	0.5%	1VA	0~9999MVA
有功电度	0.5%	0.1kWh	0~99999999.9kWh
无功电度	0.5%	0.1kvarh	0~99999999.9kvarh
功率因数	0.5%	0.001	-1.0~0~1.0
频    率	0.2%	0.01Hz	45.00~65.00Hz
有功需量	0.5%	1W	0~9999kW
无功需量	0.5%	1var	0~9999kva r
视在需量	0.5%	1VA	0~9999kVA
电流总谐波含量	1.0%	0.01%	0~100%
电压总谐波含量	1.0%	0.01%	0~100%
谐 波	1.0%	0.01%	0~100%
漂移系数：<100PPM/℃(0-50℃)



    功能对比表

√ 固有功能；空白 无此功能

	功能	参数	A	B	C	D	E
实时测量值	相 电 压	V1，V2，V3，Vlnavg	√	√	√	√	√
	线 电 压	V12，V23，V31，Vllavg			√	√	√
	电 流	I1，I2，I3，In，Iavg		√	√	√	√
	有功功率	P1，P2，P3，Psum			√	√	√
	无功功率	Q1，Q2，Q3，Qsum			√	√	√
	视在功率	S1，S2，S3，Ssum			√	√	√
	功率因数	PF1，PF2，PF3，PF			√	√	√
	频 率	Frequency			√	√	√
能量与需量 无功电度	有功电度	Ep_imp,Ep_exp,Ep_total,Ep_net			√	√	√
	无功电度	Eq_imp,Eq_exp,Eq_total,Eq_net			√	√	√
	需量	Dmd_P,Dmd_Q,Dmd_S				√	√
电力品质	电压三相不平衡度	U_unbl				√	√
	电流三相不平衡度	I_unbl				√	√
	电压总谐波含量	THD_V1, THD_V2, THD_V3, THD_Vavg				√	√
	电流总谐波含量	THD_I1, THD_I2, THD_I3, THD_Iavg				√	√
	电压电流各次谐波	2～31次各次谐波分量				√	√
	电压波峰系数	Crest Factor				√	√
	电话波形因数	THFF				√	√
	电流K系数	K Factor				√	√
时 间	实时时钟	Year, Month, Date, Hour, Minute, Second					√
统计与记录	参数最大值(带时标)						√
	参数最小值(带时标)						√
I/O	DI	开关量输入	标配2路	标配2路	标配2路	标配2路	标配2路
	继电器控制输出	开关量输出	标配2路	标配2路	标配2路	标配2路	标配2路
	电度量脉冲	DO	选配2路	选配2路	选配2路	选配2路	选配2路
报 警	越限报警输出	若需输出，需选配DO
通 讯	RS485接口	Modbus®-RTU协议	√	√	√	√	√
显示方式			液晶	液晶	液晶	液晶	液晶
外形尺寸			96×96×72mm



技术规格参数：

输入

交流电流

电流互感器：二次侧5A（二次侧1A可选）

负  荷：0.2VA

过 负 荷：2倍额定值连续; 20倍额定值1秒

满 量 程：120%

精    度：0.2%



脉冲输出

可选参数：k W h ( 输 入 ) ， k W h (输 出 ) ，k W h ( 净 ) ，

kWh( 总) ，kvarh(输入 )， kvarh(输出 )，

kvarh(净)，kvarh(总)

脉 冲 率：1至6000，最小增加值为1(0.1kWh或 0.1kvarh)

脉冲宽度：20ms至1000ms，最小增加值为20ms

最小脉冲：间隔20ms



开关状态输入

光隔离电压：2500Vac

输入形式：湿节点

输入电阻：2K（典型值）

输入电压：5~30Vdc

最大输入电流：20mA

输入频率范围   45~65Hz



通讯

类  型：RS-485(标配)，异步半双工，N，8，1 ，

波 特 率：600至38400bps

通讯协议：Modbus®- RTU通讯协议



环境

工作温度：–20℃~+70℃

储存温度：–40℃~+85℃

相对湿度：5%~95%不结露



工作电源

输  入：100~265Vac 50/60Hz，100~300Vdc

功  耗：＜2W



输出继电器

类 型：机械触点

接触电阻：30mΩ在1A时

最大开关电压：250Vac或100Vdc

最大开关电流：3A

触点形式：A

触点材料：银合金

输出方式：保持或状态输出（50至3000ms可选）

交流电压

电压互感器

原边/次边：直连或100~500，000:100~400V

输入范围：20~400V

负 荷：<0.2VA

满 量 程：120%

精 度：0.2%



报警输出

可选报警参数：34个参数，可选9个。频率、电压、电流、有功功率、无功功率、视在功率、功率因数、电压不平衡度、电流不平衡度、有功功率需量、无功功率需量和视在功率需量

时 间 限 值：0 至 7 6 5 0 0 m s ， 最 小 增 加 值 3 0 0 m s

输出方式：DO输出



DO输出参数

输 出 形 式：光耦隔离集电极开路

光 隔 离 电 压：2500Vac

最大正向电压：100Vdc

最大正向电流：50mA
